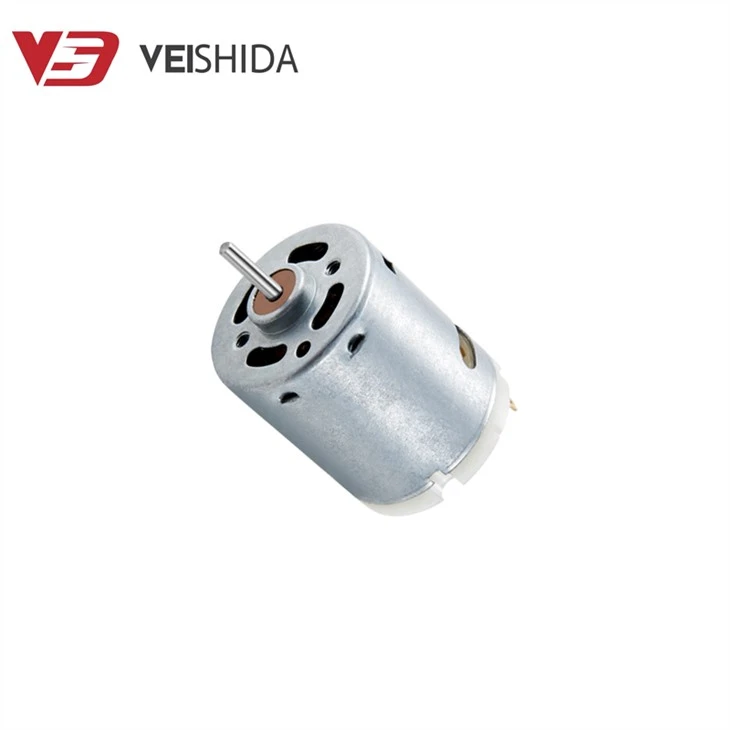

마이크로 DC 모터의 구조는 무엇입니까?

DC 전기 에너지와 기계적 에너지의 상호 변환을 효과적으로 실현할 수 있는 모터를 마이크로 DC 모터라고 합니다. 마이크로 DC 모터의 기본 구성요소는 고정자(DC 모터의 구동 중 움직이지 않는 부분)와 회전자입니다. 그렇다면 DC 모터는 정확히 어떻게 생겼습니까?

1. 메인 폴

메인 폴의 목적은 자기장을 생성하는 것입니다. 메인 폴의 철심과 여자 권선으로 구성됩니다. 일반적으로 두께가 00.5~1.5mm인 규소강 시트를 펀칭하고 리벳으로 고정하여 코어를 형성합니다. 주 자극의 자기 코어는 절연 구리선으로 구성된 여자 권선으로 싸여 있고 주 자극 전체가 나사로베이스에 고정되어 있습니다.

2. 정류자

정류 극의 목적은 DC 모터 전류의 방향을 변경하고 모터가 작동 중일 때 정류자와 브러시 사이에서 발생하는 정류 스파크의 양을 줄이는 것입니다. 극성 권선으로 구성됩니다.

3. 머신 베이스

프레임은 모터 고정자 하우징의 용어입니다. 모터 프레임의 주요 역할은 모터 전체를 지지하고 주 자극, 정류 극 및 엔드 커버를 고정하는 것입니다. 두 번째 작업은 극 사이에 자기 회로를 만드는 것입니다. 기계 베이스는 종종 강철 주물 또는 강판으로 용접되어 충분한 기계적 강도와 우수한 투자율을 보장합니다.

4. 브러시 장치

브러시 장치는 마이크로 모터의 DC 전압 및 전류를 도입하거나 추출하는 데 사용되며 브러시 장치는 브러시, 브러시 홀더, 브러시 로드 및 브러시 로드 시트로 구성됩니다. 브러시는 브러시 홀더에 배치되고 스프링에 의해 눌러져 브러시와 정류자 사이에 슬라이딩 접촉이 잘 이루어집니다. 브러시 홀더는 브러시 막대에 고정되고 브러시 막대는 원형 브러시 막대 시트에 장착됩니다. 브러시 홀더는 베어링 엔드 커버 또는 내부 커버에 설치되며 원주 위치는 조정 가능하며 조정 후 고정될 수 있습니다.

위는 마이크로 DC 모터의 기본 구조입니다. 더 많은 정보를 원하시면 계속 팔로우 해주세요.
