FPV 드론이 왜 그렇게 빠른가요? 그것은 힘과 공기 역학으로 귀결됩니다

FPV(1인칭 시점) 드론은 "빠르고 정확하며 민첩한" 것으로 알려져 있습니다. 이들의 비행 속도는 일반 소비자 드론의 비행 속도를 훨씬 능가하는 경우가 많으며, 때로는 시속 200km라는 놀라운 속도에 도달하기도 합니다. 이 분야를 처음 접하는 사용자에게는-FPV의 고속 성능이 "초자연적"으로 보일 수 있지만 실제로는 강력한 추진 시스템과 효율적인 공기역학적 설계라는 두 가지 핵심 요소 간의 시너지 효과에서 비롯됩니다.



한편으로는,모터는 동력 시스템의 핵심으로서 드론의 추력-대-중량 비율, 반응성 및 전반적인 비행 역학을 결정합니다.; 반면, 공기역학적 구조는 비행 중 바람의 저항과 유선형의 형태를 최적화하여 모터의 출력을 극대화할 수 있습니다.



이 기사에서는 KV 값과 모터의 추력 출력부터 프레임과 블레이드의 가볍고 공기역학적 설계에 이르기까지 FPV 드론이 극한의 속도를 달성하는 방법에 대한 기술 원리를 분석합니다. 동시에 속도와 제어성 사이에서 적절한 모터 구성을 선택하는 방법을 이해하도록 도와드립니다.



FPV 드론의 놀라운 속도를 가능하게 하는 핵심 요소 중 하나는 높은 KV 브러시리스 모터이지만 이것이 유일한 이유는 아닙니다.KV 등급(RPM/V)은 입력 볼트당 모터의{0}}무부하 속도를 나타냅니다.KV 값이 높을수록 동일한 전압에서 모터 속도가 빨라져 프로펠러가 더 큰 추력을 생성하도록 구동하고 드론을 추진하여 고속-비행을 달성합니다.



고KV 모터의 역할

속도 이점: 예를 들어, 2000KV 모터는 12V에서 24,000RPM에 도달할 수 있는 반면, 1000KV 모터는 12,000RPM에 도달할 수 있습니다. 속도가 빠르다는 것은 더 민첩한 반응과 더 큰 추력-대-중량 비율을 의미하므로 FPV 드론이 단시간에 가속과 기동을 완료하는 데 도움이 됩니다.



전력 특성: 높은-KV 모터는 상대적으로 토크가 낮지만 더 높은 전류를 견딜 수 있으며 경주 비행 및 복잡한 움직임과 같이 고속 응답과 유연한 기동성이 필요한 시나리오에 적합합니다.-



FPV 드론의 속도에 영향을 미치는 기타 요소

프로펠러: 작은-직경, 높은-피치 프로펠러 블레이드는 높은 KV 모터로 구동될 때 모터 RPM을 추력으로 효율적으로 변환합니다. 예를 들어, 5인치 항공기에는 짧은 순간에 높은 추력을 제공할 수 있는 21×47 프로펠러가 장착되는 경우가 많습니다.



배터리: 방전율이 높은 리튬 배터리(예: 75C, 100C 또는 120C)는 모터에 안정적인 고전류를 제공하여 모터가 고속에서 지속적으로 전력을 출력하고 고속 비행을 유지하도록 보장합니다.{3}}



비행 제어 시스템: 비행 컨트롤러는 조종사 입력에 신속하게 반응하고 모터 속도와 방향을 정확하게 제어하여 고속 비행 중에 드론을 안정적이고 유연하게 만듭니다.{0}}

프레임 디자인: 가볍고 유선형인 프레임은 전체적인 무게와 공기 저항을 줄여 가속력과 최고 속도 성능을 향상시킵니다. 탄소 섬유 소재는 가벼운 무게와 높은 강도로 인해 레이싱 머신의 주류 선택이 되었습니다.



FPV 드론의 극한 속도는 강력한 전력 시스템뿐만 아니라 공기역학적 설계에도 달려 있습니다. 공기 역학적 설계를 최적화하면 공기 저항을 줄이고 모터 출력을 보다 효율적으로 속도로 변환할 수 있습니다.



바디 디자인

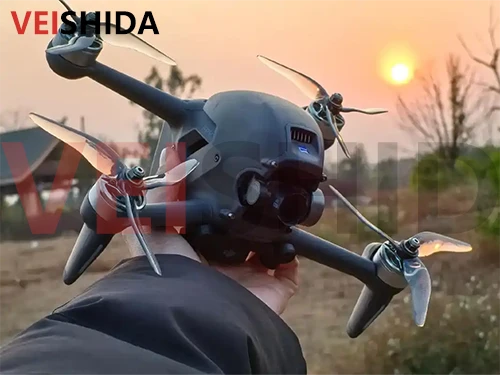

유선형 바디: 유선형 외관으로 공기 저항을 크게 줄일 수 있습니다. DJI FPV를 예로 들면, 키가 크고 좁은 프로필이 고속에서 항력과 공기 저항을 최소화하여 드론이 공중 장애물을 쉽게 뚫을 수 있도록 해줍니다.



매끄러운 표면 처리: 부드러운 동체는 항력을 줄이고 난류를 최소화하여 에너지 손실을 줄입니다. 탄소섬유와 같은 소재는 매끄러운 마감과 가벼운 무게로 인해 널리 사용되며, 고속 비행의 효율을 높여줍니다.-



날개 및 종횡비 디자인

에어포일 선택: 얇은 에어포일은 고속에서 낮은 항력을 유지하면서 충분한 양력을 생성할 수 있으며 FPV 드론 경주에 일반적으로 선택됩니다.



종횡비 최적화: 높은 종횡비 날개는 유도 항력을 줄이고 속도와 효율성을 향상시키지만 양력, 항력 및 구조적 강도 사이의 균형을 맞춰야 합니다.



프로펠러 디자인

블레이드 모양 및 개수: 가장자리가 얇고 뿌리가 두꺼운 블레이드는 고속으로 회전할 때 더 효율적입니다. 2개의-블레이드 프로펠러는 효율적이고 빠르며, 3개의-블레이드 프로펠러는 추진력이 뛰어나 공격적인 비행에 적합합니다.



피치 및 직경: 피치가 클수록 속도가 빨라지지만 저항도 증가합니다. 프로펠러 직경은 UAV의 동력 시스템과 속도 목표를 기반으로 합리적으로 선택해야 합니다.



전반적인 레이아웃 최적화

동력 시스템의 위치: 모터와 프로펠러의 합리적인 배치로 공기 방해를 줄입니다. 예를 들어, 후방 프로펠러 설계는 전방 전단 흐름으로 인한 저항을 효과적으로 줄일 수 있습니다.



구성 요소의 공기 역학적 배열: 카메라, 배터리 및 이미지 전송 장비는 공기 흐름 방해를 최소화하고 고속 비행 중 부드러움을 보장하기 위해 숨겨져 있거나 유선형인 위치에 설치되어야 합니다.-



요약: 뛰어난 공기역학적 설계를 통해 FPV 드론은 전력 시스템 출력을 보다 효율적으로 활용하고 보다 빠르고 안정적인 비행을 달성할 수 있습니다.

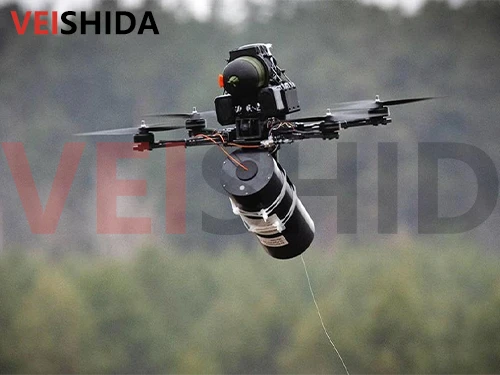

경량은 FPV 드론이 고속 비행을 달성하는 데 중요한 요소 중 하나입니다.- 이는 에너지 소비를 줄일 뿐만 아니라 추진력, 공기 역학, 탑재량 효율성을 포함한 전반적인 비행 성능을 향상시킵니다.



파워트레인: 무게 감소 및 효율성 향상

더 낮은 에너지 소비: 동체 무게가 감소하면 모터에 필요한 추력이 줄어들고 동일한 배터리 용량으로 더 긴 고속 비행을 지원할 수 있습니다-. 예를 들어 홍콩 중문대학교(심천) 학생 Xu Yang이 만든 마이크로 FPV 드론 'Prowess'는 무게가 247g에 불과하고 경량 설계를 통해 시속 340km의 비행 속도를 달성합니다.



모터 선택 최적화: 본체가 가벼워지면 더 작고 효율적인 모터를 사용할 수 있으므로 프로펠러가 동일한 출력에서 ​​더 빠르게 회전하는 동시에 열 방출이 개선되어 지속적인 고속 비행 중에 안정적인 출력을 유지할 수 있습니다.{0}}



공기 역학: 항력을 줄이고 속도를 높입니다.

공기 저항 감소: 경량화에는 일반적으로 동체 구조 최적화가 수반되어 드론을 더욱 유선형으로 만들어 고속 비행 중에 공기 저항을 효과적으로 줄일 수 있습니다-. 예를 들어, 탄소 섬유로 제작된 많은 고성능 경주용 항공기는 동체 곡선을 최적화하여 동일한 출력으로 더 빠르게 비행할 수 있습니다.



향상된 기동성: 무게가 줄어들면 관성이 줄어들어 드론이 급회전, 다이빙 및 기타 기동을 더 빠르게 완료할 수 있습니다. 이는 경량 본체로 인해 조종사가 좁은 선로와 복잡한 장애물을 더 빠르게 통과하고 전반적인 비행 속도를 높이는 데 도움이 되는 경주 대회에서 특히 중요합니다.



페이로드 관리: 임무 요구 사항과 속도의 균형 유지

탑재량 공간 증가: 경량화로 인해 다른 임무 장비의 무게가 줄어듭니다. 예를 들어, 항공 사진 FPV 드론은 고화질 카메라와 이미지 전송 시스템을 탑재하면서도 높은-속도와 안정적인 비행을 유지할 수 있습니다.



부하가 속도에 미치는 영향 감소: 부하가 너무 크면 전력 소비가 크게 증가하고 속도가 느려집니다. 경량 설계를 통해 FPV 드론은 정찰이나 고하중 임무를 수행할 때에도 필요한 장비를 운반하면서 뛰어난 속도와 기동성을 유지할 수 있습니다.{1}}



요약: 경량화는 단순히 무게를 줄이는 것이 아닙니다. FPV 드론이 더 빠르고 안정적으로 비행할 수 있도록 전력 효율성을 극대화하고 공기 저항을 줄이며 하중 성능을 최적화하는 동시에 구조적 강도를 보장하는 것입니다.



FPV 드론의 속도와 제어 사이의 이상적인 균형을 찾으려면 하드웨어 선택, 매개변수 설정, 비행 기술 등부터 시작해야 합니다. 구체적인 방법은 다음과 같습니다.

하드웨어 선택

모터와 프로펠러

KV가 높은 모터는 더 빠르게 회전하여 더 높은 속도를 제공하지만 제어 안정성이 저하될 수 있습니다. 낮은 KV 모터는 더 느리게 회전하고 제어가 더 안정적이지만 속도가 제한됩니다. 프로펠러의 경우, 경주용으로는 블레이드가 좁고 루트가 두껍고 피치가 큰 프로펠러가 적합하며, 안정적인 비행에는 블레이드가 넓고 얇을수록 좋습니다. 포괄적인 성능이 우수한 프로펠러를 선택하면 속도와 제어의 균형을 맞추는 데 도움이 됩니다.



배터리

배터리 용량과 방전율은 전력 출력과 내구성에 직접적인 영향을 미칩니다. 대용량-, 높은-방전율 배터리는 더 강력한 전력과 더 빠른 속도를 지원할 수 있지만 무게가 증가하면 제어 유연성이 저하될 수 있습니다. 속도와 제어의 균형을 맞추려면 드론의 전반적인 디자인과 결합하여 합리적인 선택이 이루어져야 합니다.



비행 제어

비행 제어 성능과 매개변수 설정은 제어 경험에 큰 영향을 미칩니다. 제어 정확도와 안정성을 향상하려면 높은 샘플링 속도, 빠른 응답 및 고급 제어 알고리즘을 갖춘 비행 제어를 선택하십시오. 드론 하드웨어 및 비행 요구 사항에 따라 비행 제어 매개변수를 조정합니다.



매개변수 설정

PID 매개변수

PID의 P, I, D 값은 드론의 응답 속도와 안정성에 영향을 미칩니다. P 값이 높을수록 응답이 더 민감하지만 진동하기 쉽습니다. I 값은 정상-상태 오류를 제거하고 안정성을 유지합니다. D 값은 진동을 억제합니다. 반복적인 테스트 비행을 통해 PID 매개변수를 조정하여 속도와 제어 사이의 최적의 균형을 찾으세요.



RC율과 슈퍼율

RC 속도는 조이스틱 응답 속도를 결정합니다. 값이 클수록 응답은 빨라지지만 제어가 어려워집니다. Super Rate는 롤 및 피치 속도를 증가시키고 기동성을 향상시키지만 안정성에 영향을 미칠 수 있습니다. 비행 경험과 필요에 따라 이 두 매개변수를 합리적으로 설정하십시오.



비행 기술

비행 모드에 익숙해지기

자체{0}}안정화 모드는 초보자에게 적합하며 우수한 안정성을 제공합니다. 수동 모드는 고급 조종사에게 적합하며 더 빠르고 유연한 움직임을 허용합니다. 장면에 따라 비행 모드를 전환하고 제어 수준을 점차적으로 향상시켜야 합니다.



스로틀과 조이스틱의 합리적인 제어

스로틀은 고도를 제어하고 조이스틱은 자세를 제어합니다. 고속으로 비행할 때는 조이스틱 진폭을 줄여 안정성을 유지하고, 회전하거나 이동할 때 조이스틱을 빠르고 정확하게 작동하여 과도한 제어를 피하십시오.



공간지각력을 키우다

시뮬레이터 훈련과 실제 비행을 통해 드론의 위치와 자세 판단 능력을 향상시키고, 조종 정확도와 반응속도를 향상시킬 수 있다.



이러한 방식으로 하드웨어 구성과 매개변수 디버깅은 서로를 보완하고 조종사의 제어 기술과 결합하여 FPV 드론은 고속 비행 중에 정확성과 안정성을 유지할 수 있습니다.{0}}



FPV 드론의 속도와 제어 성능은 고품질 전력 시스템의 지원과 분리될 수 없으며 모터는 핵심 원동력입니다. KV 값, 출력, 토크, 내열성과 같은 매개변수는 비행 속도와 안정성에 직접적인 영향을 미칩니다. 뛰어난 성능과 정밀한 매칭을 갖춘 모터를 선택해야만 치열한 레이싱과 복잡한 조작에서 FPV 드론이 돋보일 수 있습니다.



전문 FPV 드론 모터 제조업체인 VSD는 풍부한 R&D 경험과 첨단 생산 기술을 보유하고 있으며 글로벌 고객에게 효율적이고 신뢰할 수 있는 맞춤형 브러시리스 모터 솔루션을 제공하기 위해 최선을 다하고 있습니다. 다음은 인기 있는 VSD 드론 모터 모델입니다.

모터 모델	KV 값 범위	적용 가능한 전압 범위	최대전력(W)	최대 추력(g)
5315 드론 모터	380KV	6S~12S	4257	9034
4720 드론 모터	420KV	6S~8S	3037	7232
3115 드론 모터	900KV~1520KV	5S~8S	1617	4185
2306 드론 모터	1800KV~2400KV	4S~6S	901	1683
2808 드론 모터	1300KV~1950KV	6S	1623.5	2910.4



이 모터는 다양한 KV 값과 전력 요구 사항을 다루며 경주, 자유형, 항공 사진 및 무거운 하중에 이르기까지 다양한 비행 시나리오를 충족합니다. VSD 모터는 성능 매개변수에서 선두를 달리고 있을 뿐만 아니라 각 모터가 고강도 비행 테스트를 견딜 수 있도록 엄격한 품질 검사와 높은{1}}표준 제조 프로세스를 통과했습니다.



VSD를 선택한다는 것은 전문가 수준의-품질과 기술 보증을 선택한다는 의미입니다.엄격한 품질 관리와 다양한 테스트를 통해 각 모터가 고강도 비행 환경에서 안정적으로 작동할 수 있도록 보장하여 조종사가 속도 제한을 뛰어넘고 최고의 비행 경험을 누릴 수 있도록 돕습니다.



FPV 드론을 더 빠르고, 더 효율적이고, 더 반응적으로 만들고 싶으십니까? 비행의 꿈을 가속화하기 위한 VSD 고성능 모터 제품과 맞춤형 서비스에 대해 자세히 알아보려면 저희에게 연락해 주셔서 감사합니다!
